Режим мониторинга и нативный режим захвата в программе Acrylic WiFi



Режим мониторинга («неразборчивый» режим или режим отслеживания) и нативный или стандартный режим — это два режима захвата данных, поддерживаемых программами Acrylic WiFi Professional и Acrylic WiFi Heatmaps. Захват в режиме мониторинга можно производить с помощью любого стандартного адаптера Wi-Fi, совместимого с нашим драйвером NDIS, либо с помощью профессионального оборудования, такого как карта AirPcap.

В зависимости от выбранного типа захвата можно получить более подробную информацию о сети Wi-Fi. Читайте продолжение, чтобы узнать, какие данные доступны в каждом из режимов захвата!



Нативный режим захвата



Пакет Acrylic WiFi совместим с любыми Wi-Fi адаптерами в нативном режиме захвата или в стандартном режиме. При осуществлении мониторинга в нативном режиме Wi-Fi адаптер ведет себя также, как и любое другое стандартное оборудование Wi-Fi.

Адаптер использует стандартные средства Windows для захвата только определенного типа пакетов Management, а именно пакетов Beacon, которые передаются точкой доступа. Такие пакеты передаются точкой доступа несколько раз в секунду и указывают на то, что в данный момент в сети или сетях осуществляется передача.

Инструменты Acrylic WiFi анализируют и интерпретируют эти пакеты, отображая содержащуюся в них информацию и сохраняя ее в текущем проекте.

При проведении захвата данных в нативном режиме для осуществления замеров не требуется никакое специализированное оборудование.



Информация, доступная в стандартном режиме при использовании Acrylic WiFi Professional



В программе Acrylic WiFi Professional при захвате данных в нативном режиме предоставляется следующая информация: SSID, MAC-адреса, сила сигнала, каналы, пропускная способность, IEEE 802.11, максимальная скорость передачи пакетов, WEP, WPA, WPA2, WPS, пароль, PIN-код WPS, производитель, первое обнаружение точки доступа, последнее обнаружение точки доступа, тип установленного соединения, а также широта и долгота (информация доступна при подключении устройства GPS).

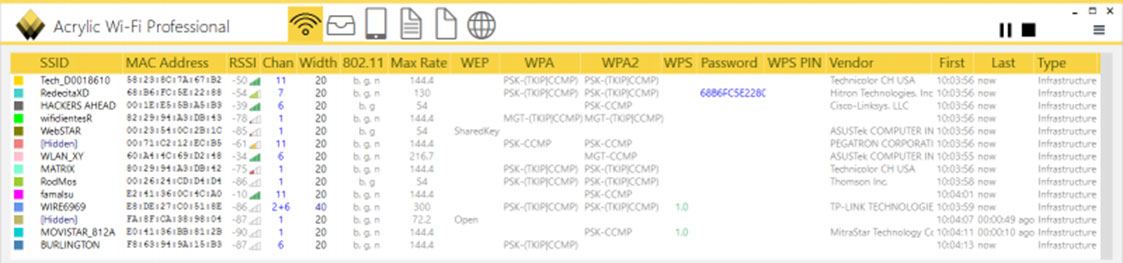

данные при нативном захвате

Графики, доступные в программе Acrylic WiFi Heatmaps в стандартном режиме

В программе Acrylic WiFi Heatmaps в нативном режиме захвата можно генерировать следующие отчеты: RSSI, покрытие по точкам доступа, покрытие по каналам, максимальная поддерживаемая скорость передачи, количество точек доступа, перекрытие каналов, данные, сгруппированные по ячейкам, ширина полосы пропускания*, задержка*, потеря пакетов* и роуминг точек доступа*.

*Отчеты доступны при проведении диагностики в активном режиме.

графики при захвате в нативном режиме

Режим мониторинга с использование драйвера NDIS



Режим мониторинга — это режим захвата данных, который позволяет использовать Wi-Fi адаптер в режиме отслеживания или «неразборчивом» режиме. При этом адаптер способен перехватывать любые типы пакетов Wi-Fi: Management (включая пакеты Beacon), Data и Control. Таким образом можно отобразить не только точки доступа, но и клиенты, которые передают данные на частоте сети Wi-Fi.

Для использования режима мониторинга необходим адаптер, совместимый с нашим драйвером NDIS или профессиональный Wi-Fi адаптер, такой как карты AirPcap, которые поддерживают захват как в нативном режиме, так и в режиме мониторинга.

Для включения режима мониторинга на совместимых с нашим драйвером адаптерах, необходимо установить драйвер NDIS. Это можно сделать в программе Acrylic WiFi с помощью кнопки установки драйвера NDIS, расположенной рядом с кнопкой включения захвата в режиме мониторинга.



Информация, доступная в режиме мониторинга NDIS с помощью Acrylic WiFi Professional



При проведении захвата данных в режиме мониторинга Acrylic WiFi Professional предоставляет не только все данные, получаемые при работе в стандартном режиме, но и информацию о клиентских устройствах, подключенных к различным точкам доступа (#), количестве повторов отправки пакетов (Retries), пакетах данных (Data) и пакетах типа Management (Mgt).

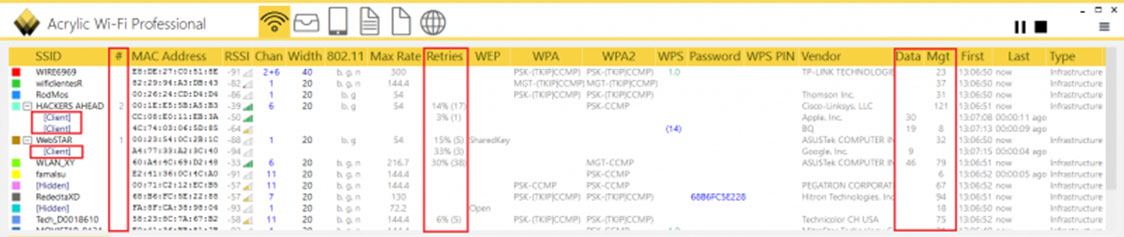

режим мониторинг wifi

Данные, доступные в режиме мониторинга NDIS в программе Acrylic WiFi Heatmaps



При проведении захвата данных в режиме мониторинга можно отобразить не только данные, доступные при захвате в стандартном режиме, но и карту плотности (Cell Density) (плотность устройств, подключенных к выбранным точкам доступа) и частоту повторов отправки пакетов (Retries rate).

 графики в режиме мониторинга

Режим мониторинга с помощью адаптера AirPcap



Кроме того, существует возможность производить захват трафика в режиме мониторинга с использованием профессионального оборудования для анализа сетей Wi-Fi, такого как карты AirPcap компании Riverbed. Эти карты поддерживают работу в нативном режиме и режиме мониторинга и, будучи разработанными специально для этой цели, обеспечивают улучшенную производительность. Поэтому, проводя захват в режиме мониторинга с помощью карты AirPcap, можно получить не только все данные, доступные при работе в режиме мониторинга с помощью адаптера, совместимого с драйвером NDIS, но и информацию о соотношении сигнал-шум (SNR).

Значение параметра SNR помогает оценить качество связи, так как он учитывает интенсивность получаемого сигнала и уровень шума в беспроводной сети. Параметр может принимать значения от 0 (хуже) до 100 (лучше). Хорошим считается значение выше 60.

Отслеживание параметра SNR доступно как в программе Acrylic WiFi Professional, так и в Acrylic WiFi Heatmaps. Попробуйте сами!
